SSAW পাইপ

SSAW পাইপএকটি বড়-ব্যাসের পাইপ যা ইস্পাতের কয়েল থেকে তৈরি হয় এবং নিমজ্জিত আর্ক ওয়েল্ডিং ব্যবহার করে একটি সর্পিল (হেলিকাল) সীম দিয়ে ঢালাই করা হয়।SSAW এর অর্থ হল স্পাইরাল নিমজ্জিত আর্ক ওয়েল্ডেড, এবং শব্দটি "SSAW পাইপ অর্থ" সংগ্রহে সাধারণত এই সর্পিল SAW উত্পাদন রুট এবং দীর্ঘ-দূরত্বের ট্রান্সমিশন এবং বড়-OD প্রকল্পের জন্য এর উপযুক্ততা বোঝায়।
আমাদের SSAW পাইপগুলি বড় ব্যাস (φ508mm থেকে φ1626mm) এবং বিভিন্ন প্রাচীরের বেধে পাওয়া যায়, যা দীর্ঘ-দূরত্বের তরল সংক্রমণে নির্ভরযোগ্যতা নিশ্চিত করে৷ API 5L, ISO, এবং ASTM মান মেনে উত্পাদিত, এই পাইপগুলি চরম চাপ এবং কঠোর পরিবেশ সহ্য করার জন্য নির্মিত।
নির্ভুল উত্পাদনের প্রতিশ্রুতি সহ, অক্টাল পাইপ গুণমানের সাথে আপস না করেই খরচ-কার্যকর সমাধান প্রদান করে, আমাদেরকে আপনার পাইপলাইনের প্রয়োজনের জন্য একটি বিশ্বস্ত অংশীদার করে তোলে৷

SSAW ওয়েল্ডেড স্টিল পাইপ, স্পাইরাল সাবমার্জড আর্ক ওয়েল্ডেড পাইপ নামেও পরিচিত, কাঁচামাল হিসেবে উচ্চমানের ইস্পাত কয়েল ব্যবহার করে তৈরি করা হয়। একটি স্বয়ংক্রিয় ডাবল-তারের নিমজ্জিত আর্ক ওয়েল্ডিং কৌশল ব্যবহার করে স্টিলের প্লেটটি সর্পিলভাবে গঠিত এবং ঢালাই করা হয়। এই অনন্য ঢালাই পদ্ধতিটি ঢালাই প্রক্রিয়া চলাকালীন প্রসার্য চাপ দূর করে, স্থিতিশীল কর্মক্ষমতা সহ উচ্চমানের ঢালাই নিশ্চিত করে। SSAW পাইপগুলি তেল ও গ্যাস পরিবহন এবং নির্মাণ পরিকাঠামোর মতো বিভিন্ন পাইপলাইন প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয়।

SSAW ওয়েল্ডিং (ডাবল-পার্শ্বস্থ নিমজ্জিত আর্ক ওয়েল্ডিং)
SSAW ঢালাইসাধারণত ব্যবহার করেনিমজ্জিত আর্ক ওয়েল্ডিং (SAW)স্থিতিশীল অনুপ্রবেশ এবং পুনরাবৃত্তিযোগ্য জয়েন্টের গুণমান সহ একটি সর্পিল সীম তৈরি করতে এবং অনেকগুলি লাইন প্রকল্পের স্পেসিফিকেশন প্রতি দ্বিগুণ-পার্শ্বযুক্ত ঢালাই (ID/OD) প্রয়োগ করে।

SSAW ইস্পাত পাইপের উত্পাদন প্রক্রিয়া উচ্চ-গুণমান এবং দক্ষ উৎপাদনের জন্য উন্নত কৌশল অনুসরণ করে। মূল পদক্ষেপ অন্তর্ভুক্ত:

• কাঁচামাল পরিদর্শন: উচ্চ-মানের ইস্পাত কয়েল, যেমন Q235, Q345, এবং API 5L গ্রেড, আন্তর্জাতিক মান (API, ISO, ASTM, ইত্যাদি) মেনে চলার জন্য পরিদর্শন করা হয়৷
• গঠন: ইস্পাতের কয়েলগুলি ঠাণ্ডা-সর্পিল আকারে গঠিত হয় যাতে সর্বোত্তম কাঠামোগত অখণ্ডতা নিশ্চিত করা যায়।
• ঢালাই: স্বয়ংক্রিয় ডাবল-তারের নিমজ্জিত আর্ক ওয়েল্ডিং চমৎকার ঢালাই অনুপ্রবেশ এবং জয়েন্টের শক্তি নিশ্চিত করে।
• তাপ চিকিত্সা: পাইপগুলি চাপ উপশম করতে এবং যান্ত্রিক বৈশিষ্ট্যগুলিকে উন্নত করতে তাপ চিকিত্সার প্রক্রিয়া (অ্যানিলিং বা স্বাভাবিককরণ) করে।
• পরীক্ষা ও পরিদর্শন: পণ্যের গুণমান এবং কর্মক্ষমতা নিশ্চিত করতে মাত্রিক চেক, ভিজ্যুয়াল পরিদর্শন, অতিস্বনক পরীক্ষা (UT), এবং হাইড্রোস্ট্যাটিক পরীক্ষা অন্তর্ভুক্ত।

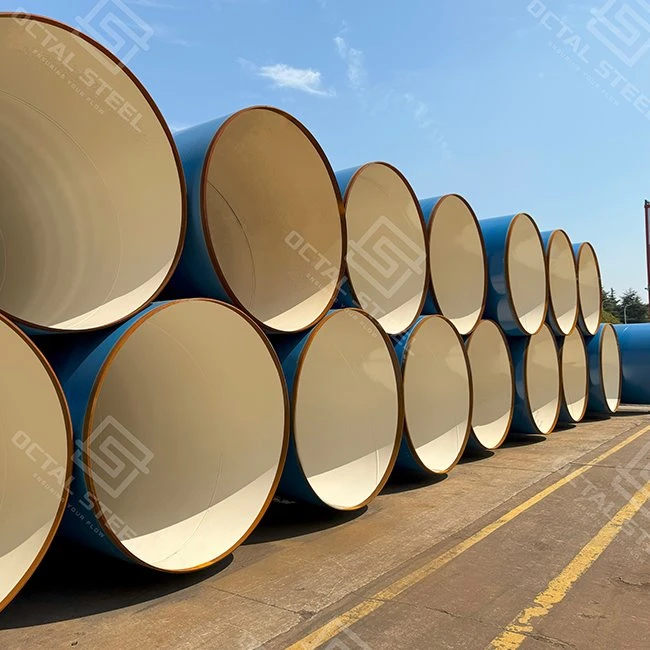

• সারফেস ট্রিটমেন্ট: কঠোর পরিবেশে পাইপের স্থায়িত্ব বাড়ানোর জন্য 3PE এবং FBE-এর মতো ক্ষয়রোধী আবরণ প্রয়োগ করা হয়।

• বাইরের ব্যাস (OD): φ508–φ1626 মিমি (20"–64")
• দেয়ালের বেধ (WT): 6.4-25.4 মিমি
• দৈর্ঘ্য: 8.0–18.5 m(26'–62'); কাস্টম কাট- থেকে- দৈর্ঘ্য উপলব্ধ
• উপাদান গ্রেড:
• API 5L:গ্রেডA–X90(PSL1/PSL2)
• GB/T 9711: L190–L625 (e.g., L245, L290, L320, L360, L415, L450, L485)
• প্রকল্পের স্পেসিফিকেশনের অনুরোধে অন্যান্য গ্রেড
• স্ট্যান্ডার্ড সমর্থিত: API 5L, ISO 3183, GB/T 9711, ASTM, EN, BS, DIN, CSA, DNV (অফশোর পাইপলাইন স্ট্যান্ডার্ড)
• উত্পাদন:সর্পিল নিমজ্জিত আর্ক ওয়েল্ডেড (SSAW), ডাবল-পার্শ্বযুক্ত SAW (ID/OD), কয়েল-এজ মিলিং সহ ফিড, স্বয়ংক্রিয় সীম ট্র্যাকিং, অন-লাইন এনডিটি, হাইড্রোস্ট্যাটিক পরীক্ষা, বেভেলিং, এবং লেপ লাইন ইন্টিগ্রেশন
• শেষ সমাপ্তি / আবরণ:স্ট্যান্ডার্ড প্রতি সমতল বা beveled শেষ; বহিরাগত3LPE/FBE/epoxy(প্রকল্প দ্বারা অভ্যন্তরীণ আবরণ ঐচ্ছিক); চিহ্নিতকরণ এবং রপ্তানি প্যাকিং
• পরিদর্শন ও নথিপত্র:100% হাইড্রোটেস্ট; স্ট্যান্ডার্ড বা আইটিপি প্রতি UT/RT; এমটিসিEN 10204 3.1/3.2এবং সম্পূর্ণ NDT রেকর্ড উপলব্ধ

LSAW বনাম HSAW (SSAW) পাইপ: মূল পার্থক্য

কিভাবে একটি SSAW পাইপ চাপ পরিচালনা করে?

চাপ ক্ষমতা হয়ডিজাইন-ভিত্তিক-এটা নির্ভর করেOD, প্রাচীর বেধ, ইস্পাত গ্রেড (SMYS/অনুমোদিত চাপ), ডিজাইন ফ্যাক্টর, জারা ভাতা, এবং অপারেটিং তাপমাত্রাপ্রযোজ্য কোড/বিশেষের অধীনে। SSAW/HSAW লাইন পাইপের জন্য, চাপের অখণ্ডতা নিয়ন্ত্রণ করে সুরক্ষিত করা হয়হেলিকাল সীম: ক্রেতারা সাধারণত নির্দিষ্ট করেসম্পূর্ণ-দৈর্ঘ্যের ওয়েল্ড সীম NDT (প্রজেক্ট ITP প্রতি UT/RT)এবং প্রযোজ্য হলে হাইড্রোস্ট্যাটিক পরীক্ষার প্রয়োজন, তাই গ্রহণযোগ্যতা নথিভুক্ত সীম অখণ্ডতা এবং পরীক্ষার প্রমাণের উপর ভিত্তি করে। সংগ্রহের ক্ষেত্রে একটি ব্যবহারিক নিয়ম হল: যদি পরিষেবাটি বেশি-ঝুঁকি (উচ্চ চাপ, টক পরিষেবা, বা কঠোর মালিকের প্রয়োজনীয়তা) হয়, তাহলে অর্ডারটি কঠোর করুনগ্রেড/ডব্লিউটি নির্বাচন এবং সীম এনডিটি সুযোগসাধারণ "চাপ কর্মক্ষমতা" দাবির উপর নির্ভর করার পরিবর্তে।

SSAW/HSAW প্রজেক্টে, "পাস/ফেল" খুব কমই জেনেরিক শক্তির দাবি-এতে আসেseam গ্রহণযোগ্যতা শৃঙ্খলা. ক্রেতারা সাধারণত তিনটি মূল আইটেম লক করে, এবং ঠিক এখানেই অক্টাল পাইপ নিয়ন্ত্রণ এবং প্রমাণ রাখে।

• সীমের ধারাবাহিকতা (গঠন → জোড় স্থায়িত্ব):হেলিকাল সীমের গুণমান ঢালাইয়ের আগে শুরু হয়। সর্পিল গঠন স্থিতিশীল না হলে, আপনি এটি পরে দেখতে পাবেনসীম ওয়ান্ডারিং, ওভালিটি ড্রিফট এবং অসম পুঁতি প্রোফাইল, যা পরে অতিরিক্ত NDT এবং মেরামত আলোচনা শুরু করে। অক্টাল পাইপ ফর্মিং সেটকে নিয়ন্ত্রণ করে-এবং একটি সংজ্ঞায়িত উইন্ডোর ভিতরে ঢালাইয়ের পরামিতিগুলি রাখে যাতে সীমটি লটের প্রথম পাইপ থেকে শেষ পর্যন্ত সামঞ্জস্যপূর্ণ থাকে।
• এনডিটি স্কোপ যা অডিট-প্রমাণ ("আমরা পরীক্ষা করেছিলাম" নয়):ক্রেতারা আসলে যা জিজ্ঞাসা করে তা হল:হেলিকাল সীম সম্পূর্ণ দৈর্ঘ্য পরিদর্শন করা হয়? কোন পদ্ধতি, এবং কি গ্রহণের ভিত্তি?অক্টাল পাইপ সারিবদ্ধUT/RT কভারেজএবং গভর্নিং স্ট্যান্ডার্ড এবং প্রোজেক্ট ITP-তে স্বভাব নিয়ম (স্বীকার/পুনরায়-পরীক্ষা/প্রত্যাখ্যান) এবং রিলিজ প্যাকের অংশ হিসাবে পরিদর্শন প্রমাণ প্রদান করে-এটিই সাইট হোল্ড পয়েন্ট এবং পুনরায়-পরিদর্শন লুপগুলিকে বাধা দেয়৷
• নথির সন্ধানযোগ্যতা যা সাইটের বাস্তবতা থেকে বেঁচে থাকে:অনেক প্রত্যাখ্যান প্রসবের পরে ঘটে যখন পাইপগুলি ইতিমধ্যেই মঞ্চস্থ হয় এবং ক্লায়েন্ট মিলন করতে পারে নাতাপ/কুণ্ডলী → পাইপ চিহ্নিতকরণ → এনডিটি/হাইড্রো রিপোর্ট → এমটিসি. অক্টাল পাইপ লট ম্যাপিং সহ একটি ট্রেসযোগ্য প্যাক (EN10204 3.1; অনুরোধে 3.2) সরবরাহ করে, যাতে QA অনুপস্থিত লিঙ্কগুলিকে অনুসরণ না করে উপাদান প্রকাশ করতে পারে।

ক্রেতারা জিজ্ঞাসা করলেLSAW এবং HSAW পাইপের মধ্যে পার্থক্য, আসল প্রশ্নটি শুধুমাত্র "প্লেট বনাম কয়েল" নয় - এটি হল কোন সীমের ধরনটি প্রকল্পের স্পেসিফিকেশনের অধীনে অনুমোদন, ক্ষেত্রের ঝুঁকি এবং সময়সূচী এক্সপোজারকে হ্রাস করে৷

মূল পার্থক্য যা অনুমোদন এবং সাইট সম্পাদনকে প্রভাবিত করে

SSAW পাইপ খরচ-কার্যকর?

বড় ব্যাসের জন্য, SSAW প্রায়ই খরচ-কার্যকর কারণ কয়েল-ভিত্তিক সর্পিল গঠন সমর্থন করেঅবিচ্ছিন্ন উত্পাদন এবং স্থিতিশীল থ্রুপুট, যা সাধারণত উন্নতি করেখরচ-লিড টাইম ব্যালেন্সবড়-OD প্যাকেজে। প্রকৃত মান সাধারণত হয়মোট ইনস্টল খরচ, দাবিকৃত % সঞ্চয় নয়: যখন ডেলিভারি হয়ওয়ার্কফ্রন্টের সাথে মেলে লট/আকার দ্বারা ব্যাচ করা, ঠিকাদাররা সাজানোর সময়, ক্রেন চালনা, এবং "অনুপস্থিত আকার" স্টপেজ কমিয়ে দেয়।

বেশিরভাগ দরপত্রে, SSAW "ব্যয়-কার্যকর" হয়ে ওঠে যখন এটি মোট প্রকল্পের ঘর্ষণকে কম করে-কম লজিস্টিক বাধা, মসৃণ QA রিলিজ, এবং কম সাইট পুনঃওয়ার্ক-একক কম দামের উপর নির্ভর না করে।

SSAW (HSAW) পাইপ প্রায়ই নির্দিষ্ট করা হয় যখন ওয়ার্কসাইট চ্যালেঞ্জ সম্পর্কে হয়হ্যান্ডলিং, লেপের অখণ্ডতা, ফিট-গতি, এবং কাগজপত্র প্রকাশ করুন৷, শুধু "পাইপ শক্তি" নয়। থেকেঅক্টাল পাইপএর প্রকিউরমেন্ট ভিউ, সঠিক SSAW প্যাকেজ হল যেটিকম হোল্ড পয়েন্ট এবং কম রিওয়ার্ক সহ সাইটের অবস্থা থেকে বেঁচে থাকে, নিরীক্ষাযোগ্য পরিদর্শন প্রমাণ দ্বারা সমর্থিত।

• সীমাবদ্ধ অ্যাক্সেস (পাহাড়ের রুট / সরু ROW / সীমিত উত্তোলন):
• কাজের জায়গার সমস্যাটি নিজেই ঢালাই নয়-এটিপ্রান্তিককরণ সময়: অসম স্থল এবং সংক্ষিপ্ত উত্তোলনের চালগুলি যেমন সমস্যাগুলিকে প্রশস্ত করেডিম্বাকৃতি, সরলতা প্রবাহ, এবং অসামঞ্জস্যপূর্ণ শেষ অবস্থা, যা ফিট-কে ধীর করে দেয় এবং জোর করে সংশোধন বাড়ায়। অক্টাল পাইপ সাধারণত লক করে এই সাইটগুলিকে সমর্থন করেডাইমেনশনাল কন্ট্রোল (OD/Ovality/Straightness) এবং শেষ প্রস্তুতি (PE/BE)সামনে, এবং পরিষ্কার বান্ডিল সনাক্তকরণ সহ শিপিং যাতে ক্রুরা ওয়ার্কফ্রন্টে আকার সাজানোর সময় নষ্ট না করে।

• ভেজা মাটি (নদী ক্রসিং / জলাভূমি / উচ্চ ভূগর্ভস্থ জল):
• কর্দমা হ্যান্ডলিং এবং নিচে-, সাধারণ ব্যথা হয়আবরণ ক্ষতি এবং ছুটি মেরামতের কাজের চাপ, যা ব্যাকফিল বিলম্বিত করতে পারে এবং বারবার পরিদর্শন ট্রিগার করতে পারে। অক্টাল পাইপ একটি ব্যবহারিক আবরণ প্যাকেজ (যখন নির্দিষ্ট করা হয়) দিয়ে অর্ডারটি সারিবদ্ধ করতে পারে এবং সমর্থনকারী রিলিজ নথি প্রদান করতে পারে-তাই পাইপটি ইতিমধ্যে স্টেজ হওয়ার পরে সাইট টিম স্বীকৃতি প্রমাণ করতে আটকে না যায়৷

• উচ্চ-আউটপুট স্প্রেড (খোলা-ক্ষেত্র নির্মাণ / দীর্ঘ-লজিস্টিক):
• উত্পাদনশীলতা প্রায়ই হারিয়ে যায়মুক্তির গতি, উৎপাদন গতি নয়মিশ্র বান্ডিল, অনুপস্থিত ট্রেসেবিলিটি লিঙ্ক, বা পরিদর্শন প্যাক যা পাইপ চিহ্নগুলিতে পরিষ্কারভাবে ম্যাপ করে না. এখানেই অক্টাল পাইপ চালান শৃঙ্খলার উপর ফোকাস করে: অনেক বিভাজন, স্পষ্ট চিহ্নিতকরণ, এবং একটি নথি প্যাক যা সংযোগ করেতাপ/কুণ্ডলী → পাইপ চিহ্নিতকরণ → পরিদর্শন প্রমাণ → MTC, ইনস্টলেশনের সময় QA হোল্ড পয়েন্ট হ্রাস করা।

• ছোট কাজের জানালা (শহুরে করিডোর / নাইট শিফট / পারমিট-সীমিত কাজ):
• যখন ক্রুদের মাত্র কয়েক ঘন্টা থাকে, তখন যে কোনও অমিল ব্যয়বহুল হয়ে ওঠে:বেভেল অসঙ্গতি, মাত্রিক প্রকরণ, বা অস্পষ্ট পরিদর্শন সুযোগদ্রুত নাকাল/পুনরায় কাজ এবং মিস করা উইন্ডোতে পরিণত হয়। ক্রেতারা সাধারণত কঠোর ফিট-আপ প্রয়োজনীয়তা নির্দিষ্ট করে (সহনশীলতা, শেষ ফিনিস, দৈর্ঘ্যের কৌশল), এবং অক্টাল পাইপ পরিদর্শন রেকর্ডগুলির সাথে সেই অনুযায়ী সরবরাহ প্যাকেজ করতে পারে যা বিলম্ব ছাড়াই সাইট QA প্রকাশে সহায়তা করে।

• উন্নত উত্পাদন (সরঞ্জাম-স্তর নিয়ন্ত্রণ):অক্টাল পাইপ একটি ডেডিকেটেড উপর SSAW/HSAW উত্পাদন চালায়সর্পিল গঠন লাইনসঙ্গেটেন্ডেম মাল্টি-তারের নিমজ্জিত আর্ক ওয়েল্ডিং (SAW)হেলিকাল সীমের জন্য (নির্দিষ্ট হলে আইডি/ওডি ঢালাই উপলব্ধ)। সীম স্থায়িত্ব দ্বারা সমর্থিত হয়অনলাইন ওয়েল্ড-সিম UT/RT ক্ষমতা, অনুসরণ করেহাইড্রোস্ট্যাটিক পরীক্ষার সরঞ্জাম, CNC শেষ beveling/মুখোমুখী, এবং স্বয়ংক্রিয় চিহ্নিতকরণ-তাই আপনি যা পান তা কেবল পাইপ নয়, বরং পরিমাপযোগ্য নিয়ন্ত্রণ সহ একটি প্রক্রিয়া-ব্যাকড লট।
• চীন-ভিত্তিক মান ও স্থানীয় নথিপত্র (EPC-বন্ধুত্বপূর্ণ):একটি চীন ভিত্তিক SSAW পাইপ সরবরাহকারী হিসাবে, অক্টাল পাইপ রপ্তানি এবং দেশীয় উভয় প্রকল্পের প্রয়োজনীয়তা সমর্থন করে একটি স্থানীয় নথি সেট-সাধারণভাবে কভার করেজিবি/টি 9711(লাইন পাইপ) এবংSY/T 5037(তরল পরিষেবার জন্য সর্পিল ঢালাই পাইপ) যেখানে প্রযোজ্য, প্লাস প্রকল্প-নির্দিষ্ট পরিদর্শন রেকর্ড। আমরা প্রদান করিদ্বিভাষিক MTC/ডকুমেন্ট প্যাক, পরিষ্কার লট ট্রেসেবিলিটি (তাপ/কুণ্ডলী → পাইপ চিহ্নিতকরণ), এবং সমন্বয় করতে পারেতৃতীয়-পক্ষের সাক্ষী(যেমন, SGS/BV) যখন প্রয়োজন হয়-ইপিসি পর্যালোচনার জন্য সাবমিটালগুলিকে দ্রুততর করা এবং সাইটের উপাদান প্রকাশের জন্য আরও মসৃণ করা-৷
• সীম কোয়ালিটি রিলিজ প্যাক:সর্পিল seam দ্বারা সমর্থিত হয়ওয়েল্ড সীম NDT (UT/RT প্রতি PO/spec)এবং প্রয়োজনে হাইড্রোস্ট্যাটিক টেস্টিং, ডেলিভারির পরে QA হোল্ড পয়েন্ট কমাতে লট দ্বারা প্যাকেজ করা রিপোর্ট সহ।
• ওয়ার্কফ্রন্ট প্রবাহের জন্য তৈরি ডেলিভারি:ব্যাচ শিপমেন্টগুলি সাইজ/লট এবং নির্মাণ ক্রম অনুসারে সংগঠিত করা যেতে পারে, পরিষ্কার মার্কিং এবং প্যাকিং তালিকা সহ সাইট সাজানোর সময় কমাতে এবং "অনুপস্থিত টুকরা" স্টপেজগুলি কমিয়ে আনতে।

এখনই যোগাযোগ করুন

FAQ



প্রশ্ন: স্টিল পাইপ সংগ্রহের ক্ষেত্রে SSAW পাইপের অর্থ কী?

A:এর মানে aকয়েল-ভিত্তিক, সর্পিল-সিম SAW ইস্পাত পাইপজন্য সাধারণত নির্বাচিতবড় ওডি ট্রান্সমিশনযেখানে ডেলিভারি দক্ষতা এবং সামঞ্জস্যপূর্ণ মাত্রা গুরুত্বপূর্ণ।

প্রশ্নঃ SSAW ঢালাই কি?

A:SSAW ঢালাই হয়একটি হেলিকাল seam উপর নিমজ্জিত চাপ ঢালাই, প্রায়ই সঙ্গে প্রয়োগ করা হয়নির্দিষ্ট করা হলে ভিতরে/বাইরে ঢালাইপ্রকল্প পরিদর্শন এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করতে.

প্রশ্ন: LSAW এবং HSAW পাইপের মধ্যে পার্থক্য কী?

A: LSAWএকটি ব্যবহার করেপ্লেট থেকে সোজা seam, যখনHSAW (সাধারণত SSAW)একটি ব্যবহার করেকুণ্ডলী থেকে হেলিকাল সীম; পছন্দ সাধারণত দ্বারা চালিত হয়OD পরিসীমা, প্রকল্পের বৈশিষ্ট্য গ্রহণযোগ্যতা, এবং সীমের উপর পরিদর্শনের সুযোগ.

প্রশ্নঃ SSAW পাইপের পূর্ণরূপ কি?

A:SSAW এর অর্থসর্পিল নিমজ্জিত আর্ক ঝালাইপাইপ, দ্বারা তৈরি একটি হেলিকাল সীম উল্লেখ করেনিমজ্জিত আর্ক ওয়েল্ডিং (SAW).
